Las Gas

LAS ASITELIN

Pengelasan dengan oksi – asetilin adalah proses pengelasan secara manual dengan pemanasan permukaan logam yang akan dilas atau disambung sampai mencair oleh nyala gasasetilin melalui pembakaran C2H2 dengan gas O2 dengan atau tanpa logam pengisi. Proses penyambungan dapat dilakukan dengan tekanan (ditekan), sangat tinggi sehingga dapat mencairkan logam.

Untuk memperoleh nyala pembakaran yang baik perlu pengaturan campuran gas yang dibakar. Jika jumlah gas O2 di tambah maka akan dihasilkan suhu yang sangat tinggi, lebih tinggi dari pada suhu lebur baja atau metal lainnya sehingga dalam waktu sekejap mampu mencairkan logam tersebut yang cukup tebal.Pemakaian jenis las ini misalnya untuk keperluan pengelasan produksi, kerja lapangan dan reparasi. Umumnya las asetilin sangat baik untuk mengelas baja karbon, terutama yang berbentuk lembaran-lembaran dan pipa berdinding tipis.

Pada umumnya semua jenis logam fero dan non fero dapat dilas dengan las jenis lain, baik dengan fluks maupun tanpa fluks.

1.     Oksigen

Penggunaan oksigen yang diambil dari udara bebas kurang efisien, karena kandungan oksigen lebih rendah dibanding komposisi gas lain. Untuk mengefisiensikan penggunaannya, oksigen perlu disediakan dalam keadaan siap pakai dan mempunyai kemurnian yang tinggi.

Tabung oksigen

Tabung oksigen adalah suatu silinder atau botol yang terbuat dari bahan baja yang berfungsi sebagai tempat untuk menyimpan gas oksigen dengan tekanan kerja tertentu. Tabung oksigen biasanya berwarna biru atau hitam mempunyai katup atau pembuka katup berupa

roda tangan dan baut serta mur pengikatnya adalah ulir kanan.

Pada bagian atas ada dudukan untuk memasang regulator. Gas yang terdapat dalam tabung baja ini mempunyai tekanan yang cukup besar dan dalam satu tabung terdapat 40 liter atau 60 liter gas oksigen.

Penyimpanan gas oksigen dalam tabung-tabung baja dibagi ke dalam kelas-kelas yaitu kelas medium dengan tekanan sampai 15 kg/cm dan kelas tekanan tinggi

dengan tekanan kerja hingga 165 kg/cm

2. Asetilin

Asetilin diperoleh lewat reaksi kimia dalam bentuk gas. Karena

berbentuk gas, maka asetilin memerlukan perlakuan khusus, terutama

dalam penyimpanan dan penggunaannya. Agar lebih fleksibel dalam penggunaanya gas asetilin disimpan dalam tabung, yang dapat dipindah dan mudah penggunaanya.

Tabung Asetilin

Tabung asetilin adalah silinder atau botol yang terbuat dari bahan baja yang berfungsi sebagai tempat untuk menyimpan gas asetilin dengan tekanan kerja tertentu. Didalam tabung asetilin terdapat beberapa alat misalnya bahan berpori seperti kapas sutra tiruan atau asbes yang berfungsi sebagai penyerap aseton, yaitu bahan agar asetilin dapat larut dengan baik dan aman di bawah pengaruh tekanan.

Sistem penyimpanan asetilin dalam tabung asetilin relatif aman jika tidak terjadi kebocoran atau tidak terkena suhu yang tinggi. Untuk mengantisipasi bahaya yang timbul, maka pada bagian bawah tabung diberi sumbat pengaman atau sumbat lebur.

Sumbat pengaman akan meleleh dan lubang yang disumbat akan bocor bila sumbat pengaman bersuhu 100derajat Celcius. Jika botol mempunyai suhu yang berlebihan maka sumbat akan meleleh dan gas asetilin akan keluar silinder sebelum tabung meledak. Panas tabung asetilin juga dapat disebabkan oleh proses pengeluaran atau penggunaan gas asetilin berlebihan. Setiap pengeluaran gas asetilin botol bertambah panas, maka pengeluaran gas tidak boleh lebih dari 750 liter tiap jam.

Untuk dapat mengelas atau memotong ataupun fungsi lainya dari proses las gas maka diperlukan peralatan yang dapat menunjang fungsi-fungsi itu. Secara umum, peralatan yang digunakan dalam gas iniadalah :

1. Tabung gas Oksigen dan tabung gas bahan bakar,

2. Katup silinder/tabung,

3. Regulator,

4. Selang gas,

5. Torch,

6. Peralatan pengaman

1. Tabung Gas

Tabung gas berfungsi untuk menampung gas atau gas cair dalam kondisi bertekanan. Umumnya tabung gas dibuat dari Baja, tetapi sekarang ini sudah banyak tabung-tabung gas yang terbuat dari paduan Alumunium. Tabung gas tersedia dalam bentuk beragam mulai berukuran kecil hingga besar. Ukuran tabung ini dibuat berbeda karena disesuaikan dengan kapasitas daya tampung gas dan juga jenis gas yang ditampung.

Untuk membedakan tabung gas apakah didalamnya berisi gas Oksigen, Asetilen atau gas lainya dapat dilihat dari kode warna yang ada pada tabung itu.

2. Katup Tabung

Sedang pengatur keluarnya gas dari dalam tabung maka digunakan katup. Katup ini ditempatkan tepat dibagian atas dari tabung. Pada tabung gas Oksigen, katup biasanya dibuat dari material Kuningan, sedangkan untuk tabung gas Asetilen, katup ini terbuat dari material Baja.

3. Regulator

Regulator atau lebih tepat dikatakan Katup Penutun Tekan, dipasang pada katub tabung dengan tujuan untuk mengurangi atau menurunkan tekann hingga mencapai tekana kerja torch. Regulator ini juga berperan untuk mempertahankan besarnya tekanan kerja selama proses pengelasan atau pemotongan. Bahkan jika tekanan dalam tabung menurun, tekana kerja harus dipertahankan tetap oleh regulator.

Pada regulator terdapat bagian-bagian seperti saluran masuk, katup pengaturan tekan kerja, katup pengaman, alat pengukuran tekanan tabung, alat pengukuran tekanan kerja dan katup pengatur keluar gas menuju selang.

4. Selang Gas

Untuk mengalirkan gas yang keluar dari tabung menuju torch digunakan selang gas. Untuk memenuhi persyaratan keamanan, selang harus mampu menahan tekan kerja dan tidak mudah bocor. Dalam pemakaiannya, selang dibedakan berdasarkan jenis gas yang dialirkan. Untuk memudahkan bagimana membedakan selang Oksigen dan selang Asetilen mak cukup memperhatikan kode warna pada selang. Berikut ini diperlihatkan table yang berisi informasi tentang perbedaan warna untuk membedakan jenis gas yang mengalir dalam selang.

5. Torch

Gas yang dialirkan melalui selang selanjutnya diteruskan oleh torch, tercampur didalamnya dan akhirnya pada ujuang nosel terbentuk nyala api. Dari keterangan diatas, toch memiliki dua fungsi yaitu :

a. Sebagai pencampur gas oksigen dan gas bahan bakar.

b. Sebagai pembentuk nyala api diujung nosel.

Torch dapat dapat dibagi menjadi beberapa jenis menurut klasifikasi berikut ini :

1. Menurut cara/jalannya gas masuk keruang pencampur.

Dibedakan atas :

- Injector torch (tekanan rendah)ü

Pada torch jenis ini, tekanan gas bahan bakar selalu dibuat lebih rendah dari tekanan gas oksigen.

-  Equal pressure torch (torch bertekanan sama)ü

Pada torch ini, tekanan gas oksigen dan tekanan gas bahan bakar pada sisi saluran masuk sama besar.proses pencampuran kedua gas dalam ruang pencampur berlangsung dalam tekanan yang sama.

2. Menurut ukuran dan berat. Dibedakan atas :

- Toch normal

- Torch ringan/kecil

3. Menurut jumlah saluran nyala api. Dibedakan atas :

- Torch nyala api tunggal

- Torch nyala api jamak

4. Menurut gas yang digunakan. Dibedakan atas :

- Torch untuk gas asetilen

- Torch untuk gas hydrogen, dan lain-lain.

5. Menurut aplikasi. Dibedakan atas :

- Torch manual

- Torch otomatik/semi otomatik

Pengelasan Dengan Gas Oksi-asetilin

Las karbit atau las asetilen adalah salah satu perkakas perbengkelan yang sering ditemui.Pengoperasiannya yang cukup mudah membuatnya sering digunakan untuk menghubungkan dualogam atau welding.Secara umum, perkakas las asetilen adalah alat penyambung logam melalui proses pelelehan logam dengan menggunakan energi panas hasil pembakaran campuran gas asetilin dangas oksigen.Perangkat perbengkelan las karbit digunakan untuk memotong dan menyambung benda kerja yang terbuat dari logam (plat besi, pipa dan poros)

Las Oxy-Acetylene (las asetilin) adalah proses pengelasan secara manual,

dimana permukaan yang akan disambung mengalami pemanasan sampai mencair

oleh nyala (flame) gas asetilin (yaitu pembakaran C2H2 dengan O2), dengan atau

tanpa logam pengisi, dimana proses penyambungan tanpa penekanan.

Disamping untuk keperluan pengelasan (penyambungan) las gas dapat juga

dipergunakan sebagai : preheating, brazing, cutting dan hard facing. Penggunaan

untuk produksi (production welding), pekerjaan lapangan (field work), dan

reparasi (repair & maintenance).

Dalam aplikasi hasilnya sangat memuaskan untuk pengelasan baja karbon,

terutama lembaran logam (sheet metal) dan pipa-pipa berdinding tipis. Meskipun

demikian hampir semua jenis logam ferrous dan non ferrous dapat dilas dengan

las gas, baik dengan atau tanpa bahan tambah (filler metal).

Disamping gas acetylene dipakai juga gas-gas hydrogen, gas alam, propane,

untuk logam–logam dengan titik cair rendah. Pada proses pembakaran gas-gas

tersebut diperlukan adanya oxygen. Oxygen ini didapatkan dari udara dimana

udara sendiri mengandung oxygen (21%), juga mengandung nitrogen (78%),

argon (0,9 %), neon, hydrogen, carbon dioksida, dan unsur lain yang membentuk gas.

PEMBUATAN OXYGEN

Secara teknis, oksigen di dapat dari udara yang dicairkan. Kemudian dengan

cara elektrolisa, campuran udara cair dan air dipisahkan oleh oksigen. Masalah

yang sulit adalah antara Nitrogen dan Oksigen . Nitrogen titik didihnya lebih

besar, dan titik didih kedua gas tersebut hanya berbeda 13 0C saja. (Oksigen = -

183 0C dan Nitrogen = -196 0C), sehingga perlu pemurnian oksigen dilaksanakan secara berulang-ulang. Kemurnian yang dapat dicapai sampai 99,5 % dan kemudian dimanfaatkan dalam tangki-tangki baja dengan tekanan kerja antara 15-30 atm.

Keuntungan pemakaian oksigen adalah keadaan oksigen yang cukup cair tersebut,dapat dipertahankan pada tangki penyimpan dan mudah pada saat pengangkutan.Pada saat dibutuhkan dengan menggunakan alat (Gasificator) , oksigen cair dijadikan oksigen gas, dengan tekanan yang besar kemudian oksigen gas tersebut disimpan pada botol-botol baja.

Nyala Api Netral

http://www.anakunhas.com/wp-content/uploads/2011/06/nyala-api-netral.jpg

nyala api netral

Kegunaan dari nyala api netral ini untuk heat treatment logam agar mengalami surfacehardening. Nyala api kerucut dalam berwarna putih menyala. Nyala api kerucut antara tidak ada. Nyala api kerucut luar berwarna kuning

Nyala Api Oksigen Lebih

http://www.anakunhas.com/wp-content/uploads/2011/06/nyala-api-oksigen-lebih.jpg

nyala api oksigen lebih

Sering digunakan untuk pengelasan logam perunggu dan kuningan.Setelah dicapai nyalaapi netral kemudian kita kurangi aliran gas asetilen maka kita akan dapatkan nyala api oksigenlebih. Nyala apinya pendek dan berwarna ungu, nyala kerucut luarnya juga pendek.

Nyala Api Asitilen lebih

nyala api asetilen lebih

Setelah dicapai nyala api netral kemudian kita mengurangi aliran gas oksigen. Nyala api menampakkan kerucut api dalam dan antara. Nyala api luar berwarna biru.

a.      Nyala Oksi-asetilen

Dalam proses ini digunakan campuran gas oksigen dengan gas asetilen. Suhunyalanya bisa mencapai 3500 derajat Celcius.

Pengelasan bisa dilakukan dengan atau tanpa logam pengisi.Gas asetilen (C2H2) dihasilkan oleh reaksi kalsium karbida dengan air denganreaksi sebagai berikut :C2H2+2 H2O Ca(OH)2+C2H2

Gambar bentuk tabung oksigen dan tabung asetilin :

http://www.anakunhas.com/wp-content/uploads/2011/06/gambar-tabung-asetilen-dan-oksigen.jpg

 Gambar : Tabung asetilen dan oksigen untuk pengelasan oksiasetilen

Agar aman dipakai gas asetilen dalam tabung tekanannya tidak boleh melebihi 100 kPa dandisimpan tercampur dengan aseton. Tabung asetilen diisi dengan bahan pengisi berpori yang jenuh dengan aseton, kemudian diisi dengan gas asetilen. Tabung asetilen mapu menahantekanan sampai 1,7 MPa. Skema nyala las dan sambungan gasnya bisa dilihat pada gambar :

http://www.anakunhas.com/wp-content/uploads/2011/06/skema-las-oksiasetilen-300x93.jpg

Gambar : Skema nyala las oksiasetilen dan sambungan gasnya

Pada nyala gas oksiasetilen bisa diperoleh 3 jenis nyala yaitu nyala netral, reduksidan oksidasi. Nyala netral diperlihatkan pada gambar dibawah ini.

http://www.anakunhas.com/wp-content/uploads/2011/06/nyala-netral-dan-suhu-yang-dicapai-300x109.jpg

Gambar : Nyala netral dan suhu yang dicapai pada ujung pembakar

Pada nyala netral kerucut nyala bagian dalam pada ujung nyala memerlukan perbandingan oksigen dan asetilen kira-kira 1 : 1 dengan reaksi serti yang bisa dilihat pada gambar. Selubung luar berwarna kebiru-biruan adalah reaksi gas CO atau H2dengan oksigen yang diambil dari udara

b. Pengelasan Oksi hidrogen

Nyala pengelasan oksihidrogen mencapai 2000°C lebih rendah dari oksigen-asetilin.Pengelasan ini digunakan pada pengelasan lembaran tipis dan paduan bengan titik cair yang rendah.

c. Pengelasan Udara-Asetilen

Nyala dalam pengelasan ini mirip dengan

pembakar Bunsen. Untuk nyaladibutuhkan udara yang dihisap sesuai dengan kebutuhan. Suhu pengelasan lebih rendahdari yang lainnya maka kegunaannya sangat terbatas yaitu hanya untuk patri timah dan patri suhu rendah

d. Pengelasan Gas Bertekanan

Sambungan yang akan dilas dipanaskan dengan nyala gas menggunakanoksiasetilen hingga 1200C kemudian ditekankan. Ada dua cara penyambungan yaitusambungan tertutup dan sambungan terbuka.Pada sambungan tertutup, kedua permukaan yang akan disambung ditekan satu samalainnya selama proses pemanasan. Nyala menggunakan nyala ganda dengan pendinginanair. Selama proses pemanasan, nyala tersebut diayun untuk mencegah panas berlebihan pada sambungan yang dilas. Ketika suhu yang tepat sudah diperoleh, benda diberitekanan. Untuk baja karbon tekanan permulaan kurang dari 10MPa dan tekanan up setantara 28Mpa

e. Pemotongan Nyala Oksi asetilen

Pemotongan dengan nyala juga merupakan suatu proses produksi. Nyala untuk  pemotongan berbeda dengan nyala untuk pengelasan dimana disekitar lobang utama yangdialiri oksigen terdapat lubang kecil untuk pemanasan mula. Fungsi nyala pemanas mulaadalah untuk pemanasan baja sebelum dipotong. Karena bahan yang akan dipotongmenjadi panas sehingga baja akan menjadi terbakar dan mencair ketika dialiri oksigen.

Mutu hasil pemotongan

Mutu hasil pemotongan dengan oksigen tergantung pada beberapa faktor,

antara lain :

• Metalurgi.

• Sifat mekanik.

• Dimensi.

• Kekerasan permukaan potong.

Faktor metalurgi dan sifat mekanik seperti yang telah dibahas di atas dan untuk

faktor dimensi dan kekerasan permukaan potong tergantung pula cara

pengoperasian atau pelaksanaan pemotongan. Mutu pemotongan yang disetujui,

tentu tergantung pada persyaratan yang diperlukan untuk setiap pengerjaan.

Kekerasan permukaan potong pada beberapa ketebalan baja tergantung pada

beberapa variable, misalnya :

• Bentuk dan ukuran mulut potong.

• Debit gas oksigen dan kemurnian dari gas oksigen yang dipakai untuk

memotong.

• Intensitas dari nyala pemanasan dan “oxy fuel gas ratio”.

• Kebersihan dari lubang nosel pemotong.

• Kondisi permukaan baja yang akan dipotong.

• Mutu dari baja yang dipotong

Bahan bakar gas

Ada beberapa macam bahan bakar gas yang umum dipakai untuk

pemanasan pada proses pemotongan logam dengan oksigen. Beberapa faktor

yang harus dipertimbangkan dalam memilih pengunaan bahan bakar gas,

antara lain :

1. Pengaruh pada kecepatan potong.

2. Waktu yang diperlukan untuk proses pemanasan sebelum memotong.

3. Harga bahan bakar.

4. Biaya penggunaan oksigen yang dibutuhkan untuk pembakaran bahan

bakar gas secara efisien, misalnya 1 volume asetilin memerlukan 1,5

volume oksigen, 1 volume propane membutuhkan 2 volume oksigen.

5. Kemampuan bahan bakar gas dalam melayani beberapa proses operasi,

seperti untuk pemanasan, pengelasan, brazing, scuring, membuat

groove dan memotong.

6. Kesiap sediaan bahan bakar gas dipasaran lokal dan mudah

dipindahkan untuk keperluan pengerjaan.

Gas asytelene banyak dipakai orang sebagai bahan baker gas untuk

memotong dengan oksigen, karena mudah didapat dan temperature tinggi.

Perbandingan volume asetilin dan oksigen untuk nyala pemanasan adalah :

1,2 – 1,5

 http://ajikb.blogspot.com/2011/12/las-asitelin.html

cacat las

cacat cacat las pada proses pengelasan

Cacat las / defect weld adalah suatu keadaan hasil pengelasan dimana terjadi penurunan kualitas dari hasil lasan. Kualitas hasil lasan yang dimaksud adalah berupa turunnya kekuatan dibandingkan dengan kekuatan bahan dasar base metal, tidak baiknya performa / tampilan dari suatu hasil las atau dapat juga berupa terlalu tingginya kekuatan hasil lasan sehingga tidak sesuai dengan tuntutan kekuatan suatu konstruksi. Terjadinya cacat las ini akan mengakibatkan banyak hal yang tidak diinginkan dan mengarah pada turunnya tingkat keselamatan kerja, baik keselamatan alat, pekerja, lingkungan dan perusahaan. Di samping itu juga secara ekonomi akan mengakibatkan melonjaknya biaya produksi dan akan mengakibatkan kerugian. Menurut American Socety Mechanical Engineers ( ASME ), penyebab cacat lasan dapat dibagi menjadi beberapa faktor antara lain :

·         1. Kurang mendukungnya lokasi pengerjaan

·         2. Kesalahan operator

·         3.  Kesalahan teknik pengelasan

·         4. Kesalahan material

Secara umum cacat las dapat dibagi menjadi 2, yaitu :

·         1. Rounded indication atau cacat bulat

2. Merupakan cacat las yang diperbolehkan apabila dimensi / ukuran panjang kumpulan cacat masih berada pada cacat maksimum sesuai kriteria penerimaan yang dipakai

·         Linear indication atau cacat memanjang

Merupakan cacat yang tidak diperbolehkan sama sekali (retak, penembusan kurang, peleburan kurang)

Berikut adalah macam-macam cacat las :

·         ·         Undercut

Oleh karena itu setiap proses pengelasan harus diikuti rangkaian pemeriksaan seperti :

1.    Penetrant Test

Suatu metode NDT yang cepat dan handal untuk mendeteksi cacat pada permukaan yang terbuka dari suatu hasil pengelasan yang terbuat dari material yang   nonporous dan yang mempunyai cacat yang terlalu kecil untuk dapat dideteksi dengan pemeriksaan visual yang biasa.

Gambar  a. Pengaplikasian cairan DYE

b. Setelah pengaplikasian cairan developer

Langkah – langkah melakukan uji penetran yaitu :

1. Daerah yang di las hingga Heat Effectif Zone dibersihkan terlebih dahulu menggunakan sikat kawat.

2 . Setelahnya dibersihkan menggunakan cairan cleaner

3. Cairan penetran dilapiskan didaerah tersebut dan didiamkan selama 10 – 15 menit. Hal ini bertujuan agar cairan penetran menempel di tempat-tempat terjadinya cacat las.

4.   Cairan penetran dihilangkan dari dari daerah tersebut.

5.  Kemudian absorber disemprotkan ke daerah yang telah dibersihkan tadi

6. Apabila terlihat cairan merah artinya ada cacat las seperti porositas dan undercutting  didaerah tersebut

7. Untuk menghilangkan hal ini dilakukan penggerindaan jika porositasnya tipis. Namun apabila porositas yang terjadi dalam, harus dilakukan pengelasan ulang.

Dalam pengaplikasian NDT jenis ini, yang paling penting bagi seorang Inspector adalah  kejelian dalam  membedakan indikasi antara murni cacat las dan  indikasi palsu. Hal ini karena proses pembersihan pra pelaksanaan test sangat vital bagi test penetran, apabila pembersihan tidak sempurna akan muncul indikasi palsu. Gambar C di bawah merupakan indikasi tipuan cacat las.

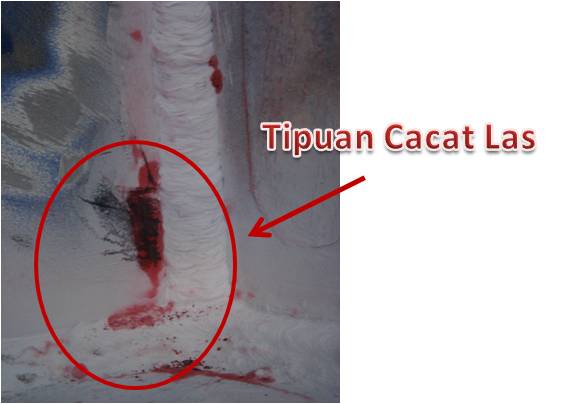

Gambar  c. Contoh Indikasi Palsu pada Penetran Test



2.       Ultrasonic Test

Inspeksi Ultrasonik merupakan suatu metode NDT yang sangat sensitif untuk menginspeksi hasil pengelasan yang terbuat dari metal, non metal, dan non magnetik. Dengan  metoda ultrasonik ini, dapat diketahui estimasi letak dan ukuran cacat yang kecil walaupun hanya satu sisi permukaan hasil pengelasan yang dapat diakses serta mampu mendeteksi cacat internal, cacat di permukaan, dan  menentukan karaktersitik perekatan (bond characteristic), juga untuk mengukur ketebalan dan lebar korosi. Kesusksesan dari inspeksi ultrasonik sangat tergantung pada kondisi permukaan subjek, ukuran butir dan arah butir, dan impedansi magnetik.

Prosedur pelaksanaan ultrasonic test :

a.       Melakukan penggerindaan pada daerah yang akan diuji

b.      Persiapan peralatan, melakukan pengaturan pada alat ultrasonic

c.       Membasahi bagian las-lasan yang akan diamati dengan ultra gel.

d.      Mengarahkan bagian prop dari alat ultasonic ke sasaran yang akan diamati.

e.       Mengamati tampilan pada layar apakah terdapat gelombang yang terindikasi sebagai cacat las.

f.       Menandai dengan steel marker apabila terdapat cacat las.

3.       Radiographic Test

Inspeksi Radiographic merupakan suatu metode NDT yang sangat sensitif untuk menginspeksi hasil pengelasan. Metoda Radiographic ini dapat untuk menemukan cacat pada material dengan menggunakan sinar X dan sinar gamma. Prinsipnya, sinar X dipancarkan menembus material yang diperiksa. Saat menembus objek, sebagian sinar akan diserap sehingga intensitasnya berkurang. Intensitas akhir kemudaian direkam pada film yang sensitif. Jika ada cacat pada material maka intensitas yang terekam pada film tentu akan bervariasi. Hasil rekaman pada film ini lah yang akan memeprlihatkan bagian material yang mengalami cacat.

4.Vacuum Test

Vacuum test merupakan salah satu cara untuk menguji hasil pengelasan. Dengan vacuum test ini dapat diketahui ada tidak tidaknya kebocoran pada hasil pengelasan. Vacuum test dilakukan pada hasil pengelasan yang hanya satu sisi pengelasan yang dapat dilihat dan umumnya digunakan sebagai  tempat yang berfungsi sebagai fluida strorage tank.

Berikut adalah prosedur  vacuum test

a.       Permukaan las dibersihkan dari segala macam kotoran dan debu

b.      Permukaan las dilumuri dengan air sabun

Gambar 5 d. Permukaan Las Dilumuri Air Sabun

c. Permukaan las yang sudah dilumuri sabun ditutup dengan menggunakan Inspeksion Box.

b. Mesin vacuum dihidupkan dengan tekanan berkisar antara 262 – 400 mm Hg.

d. Apabila ada kebocoran pada hasil las maka akan muncul gelembung – gelembung air sabun

Gambar e. permukaan las ditutup inspection box

Tidak ada toleransi sekecil apa pun apabila terjadi kebocoran dan solusinya adalah harus dilakukan pengelasan ulang hingga tidak ada lagi kebocoran.

5. Leak Test

Leak test merupakan salah satu jenis pengujian las yang digunakan untuk mengetahui ada tidak nya kebocoran pada hasil lasan. Pengujian jenis ini hanya bisa dilakukan untuk bidang lasan yang kedua sisi nya dapat diamati.
